Touch Board 基礎設定教學

初始環境Arduino IDE設置＆可能遇到的問題

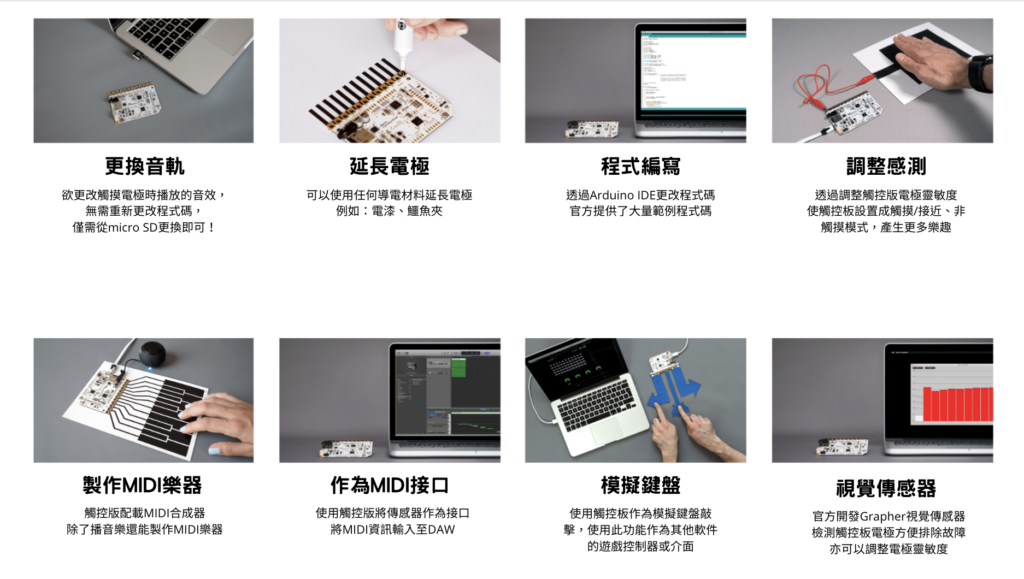

Bare Conductive Touch Board 是 Bare Conductive 生產一款電路板。觸摸板有 12 個電容電極，可對觸摸做出響應。這些電極可以用導電材料擴展，如電漆或箔。觸控板具有 MP3 播放和 MIDI 合成器。您可以通過觸摸電極來播放 MP3 文件或模擬 MIDI 樂器。 Touch board預設程式環境為Arduino IDE，我們需要下載一些插件並設定Arduino IDE環境，讓touch board正確連接到系統。

Step1 下載 Arduino IDE

下載 Ardiuno
請選擇符合電腦環境版本下載並安裝。

Step2 下載 Touch Board插件，並安裝於Arduino IDE環境

-下載 bare-conductive-arduino-public.zip

–新增文件夾，命名為 hardware，參考路徑如下
Window： Libraries/Documents/Arduino/hardware 或 My Documents/Arduino/hardware
Mac： Documents/Arduino/hardware
Linux（Ubuntu）：Home/Arduino/hardware

-解壓縮並將bare-conductive-arduino-public文件夾放在hardware文件夾中

-重新打開Arduino IDE，若成功看到 Tools – Boards – Bare Conductive Boards 代表安裝成功囉！

Step3 安裝 Touch Board Library

MPR121 是觸控板上的電容式觸控芯片，安裝Library允許我們訪問它。
-下載 MPR121： mpr121-public.zip
解壓縮mpr121-public.zip，找到文件夾MPR121

VS1053 芯片是 Touch Board 上的 MP3 芯片。 它使用兩個Libraries，一個用於芯片，一個用於板載 micro SD 卡。
-下載 VS1053：Sparkfun-MP3-Player-Shield-Arduino-Library-master.zip
解壓縮Sparkfun-MP3-Player-Shield-Arduino-Library-master.zip並找到文件夾：SdFat和SFEMP3Shield.

-安裝路徑:

Windows: Libraries/Documents/Arduino/libraries 或 My Documents/Arduino/libraries
Mac: Documents/Arduino/libraries
Linux (Ubuntu): Home/Arduino/libraries

將 MPR121、SdFat和SFEMP3Shield文件夾複製到libraries文件夾

-重新打開Arduino IDE，若成功看到 Sketch – Include Library 中看到上述三項代表安裝成功囉！

Step4 下載安裝觸碰mp3範例檔案

-下載 touch MP3

-解壓縮touch-mp3-public.zip，並將Touch_MP3資料夾安裝於以下路徑：
Windows: Libraries/Documents/Arduino 或 My Documents/Arduino/
Mac: Documents/Arduino/
Linux (Ubuntu): Home/Arduino/

-重新打開Arduino IDE，若成功看到 File – Sketchbook中看到上述三項代表安裝成功囉！

Step5 連接Touch Board
– 使用 micro USB cable 連接電腦與Touch Board
– 在板子下方有個開關，請確認是否為ON模式
– 開啟Arduino IDE 並在 Tools – Boards – Bare Conductive Boards 選擇
– 選擇連接板子，於 Tools – port -/dev/cu.usbmodem1431201

💡如果在port中找不到板子則無法正確上傳code與運行，請先檢查usb對接口是否有效連接電腦（Mac/Linux選擇有TTY命名、Window則在 COM port選擇 Bare Conductive Touch Board)，如果還是找不到port，非常推薦換另一條micro USB線重新連接！

-成功連接板子後請按下upload，將程式上傳至Touch Board

Step6 開啟Touch Board之旅！

– 使用3.5mm音源線串連耳機或喇叭
– 試著觸摸pin E0到E11，將有詳細解說
– 恭喜你成功安裝Touch Board環境囉！

Touch Board問題FAQ
https://faqs.bareconductive.com/hc/en-gb/categories/360001553878-Hardware

Processing & Grapher 設定與操作靈敏度

觸控板有 12 個傳感器E0~E11，我們可以透過Bare Conductive 開發的 Grapher 作為工具以視覺觀察12個傳感器的電容，觀察傳感器行為、是否有任何噪音或傳感器是否被觸發。另外可以使用 Grapher 的條形模式來調整的靈敏度，可以於接近感應和感應觸摸之間調整參數。Grapher 也非常適合故障排除。如果您覺得您的傳感器沒有反應，例如：如果您使用 Electric Paint 繪製了串接路線，那麼您可以找出沿線的哪個位置開始丟失信號。

Step1 下載Processing
下載 Processing

請選擇符合電腦環境版本下載並安裝。

Step2 下載 Grapher並安裝
下載 Grapher

解壓縮mpr121-grapher-public.zip，將mpr121_grapher資料夾安裝於以下路徑：

Windows: Libraries/Documents/Processing 或 My Documents/Processing
Mac: Documents/Processing
Linux (Ubuntu): Home/Processing

-重新打開Processing根據路徑開啟檔案，Files – Sketchbook – mpr121_grapher

Step3 安裝 Grapher Library
–根據路徑安裝controlP5、oscp5兩個libraries檔案，Sketch – Import Library – Manage Libraries.
搜尋controlP5、oscp51並按下install進行安裝

Step4 更新上傳Touch Board上的程式碼
我們將以“Touch_MP3”的程式碼為基礎進行變更
-打開Arduino IDE 並開啟Touch MP3專案，尋找下列資訊進行更改
82行中
const bool MPR121_DATASTREAM_ENABLE = false;
更改為
const bool MPR121_DATASTREAM_ENABLE = true;

-確認連接Touch Board後進行upload上傳新的程式碼

Step5 試跑Grapher程式
-保持Touch Board連接，開啟Processing中的mpr121_grapher並執行
-Grapher介面中選擇”Touch Board port”

-可以隨意選擇不同pin 並進行測試反應
-當按下鍵盤“S” 你將看到黑白單獨模式
-當按下鍵盤“B” 你將看到12個對應pin的紅色條狀圖，當你觸摸其中感測器，對應紅色條狀圖將會呈現下降與反白。

Step6 調整感測靈敏度
-在Grapher執行中按下鍵盤“B” 你將看到12個對應pin的紅色條狀圖，此模式可以透過拖移深綠色和黃色的線（代表傳感器的觸摸與釋放值）更改傳測器的電極靈敏度，此數值將自動保存於Touch Board上，若需要更改請按下Reset。

例如：將線拖移的越上方則越敏感，你不需要觸碰到電極則會啟動該pin對應效果

-下載所有的感測器資料可以按下鍵盤”D”，資料將會是以CSV形式呈現，該功能為beta測試版

不用觸碰就能觸發：以Arduino更改電極靈敏度

除了使用Grapher調整靈敏度之外，也可以透過Arduino IDE更改程式碼變數。

首先請打開Arduino中的Touch_MP3檔案，更改電極靈敏度的預設參數在第148與149行中：
MPR121.setTouchThreshold(40);
MPR121.setReleaseThreshold(20);

只需更改這些數字，您就可以更改電極靈敏度。減少數字電極變得敏感兩倍，例如：
MPR121.setTouchThreshold(20);
MPR121.setReleaseThreshold(10);

💡特別注意：setTouchThreshold數值必須為setReleaseThreshold數值的兩倍！而兩者的最小值分別為 2和 1，數值越低代表電極越敏感，同時也容易受雜訊干擾。

若您想要只單純更改單一或特定電極敏感度，以更改pin11為範例，可以參考下列程式碼寫法：
MPR121.setTouchThreshold(11, 20);
MPR121.setReleaseThreshold(11, 10);

以Baby Yoda Goru示範不觸碰即能觸發
教學示範製作：Amo

-首先找尋一張Goru的照片並列印剪下
-尋找一段適合的音效剪輯，將micro SD卡連接至電腦，並將音效命名對應pin複製至資料夾中，例如：電極E0的音效，命名為TRACK000.mp3（注意：請使用mp3格式）
-將micro SD卡插入Touch Board中
-使用鱷魚線夾與導電漆連接Touch Board的E0與Goru手上他心愛的鐵球（塗上導電漆）
-開啟Serial Monitor觀察，在一般預設的靈敏度參數中(40,20)必須觸碰到導電漆才會啟動音效
-調整敏感度，並限制只有電極E0，我將靈敏度調成6與3

-將程式碼上傳至Touch Board，伸手測試是否不用觸碰就能觸發音效
-成果顯示手指只要經過導電漆上方即能觸發（手指頭沒有碰到！）
